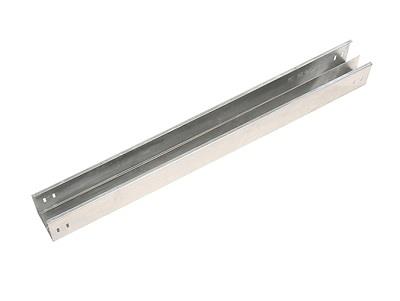

不锈钢线槽的安装要求
编辑:江阴市徐霞客嘉天铝制品厂时间:2019-12-25
不锈钢线槽的安装要求:
1、线槽的规格、尺寸、组装方法和安装位置应符合设计规定和施工图的要求。电缆桥架的底部应高出地面2.2m以上,顶部距建筑物地板的距离不小于300 mm,顶部距梁与其他障碍物的交叉处不小于50 mm。
2、电缆桥架水平敷设时,支架间距宜为1.5-3m;垂直敷设时,固定在建筑结构上的间距应小于2m,距地1.8m以下的部分应采用金属盖板或金属接线柜封闭,门应能打开。
3、直线电缆桥架超过15-30m或穿过建筑物变形缝时,应设置伸缩补偿装置。
4、金属线槽敷设时,应在线槽交接处、每间隔3M、线槽两端出口0.5m、转弯处设置支吊架。支吊架安装应垂直、整齐、牢固,不得歪斜。
5、电缆桥架和电缆槽的转弯半径不应小于槽内电缆的最小允许弯曲半径,电缆槽直角弯曲的最小弯曲半径不应小于槽内最厚电缆外径的10倍。
6、电缆桥架、线槽穿过防火墙本体或楼板时,电缆敷设后应采取防火封堵措施。
7、线槽的安装位置应符合施工图的规定。左右偏差不应超过50 mm。线槽水平度偏差每米不得超过2 mm。垂直线槽应垂直于地面,不得倾斜。垂直度偏差不得超过3mm。
8、线槽间采用连接板拼接,拧紧螺钉。两线槽接头处的水平偏差不应超过2 mm。
9、盖板应紧固,盖板槽板应错位。
10、线槽切断部分及两线槽连接处应光滑无毛刺。
