线槽厂教您金属线槽的铺设

2019-12-25

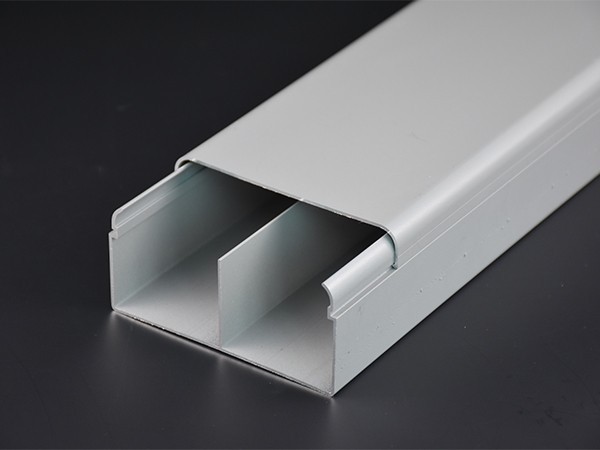

       线槽厂生产的线槽由金属板或非金属材料制成,具有阻燃性,用于电线电缆的组装。上盖可以打开,以便在线槽安装完成后放置电线。

  一、金属线槽在室外使用时,其结构应具有防水功能,不适用于下列场所:

  1、易受重型机械碰撞和腐蚀性气体影响的地方。

  2、爆炸气体存在的地方,有灰尘和易燃性的地方。

  二、 非金属线槽不适用于以下情况:

  1、一个没有遮盖物的地方,容易受到外力的破坏。

  2、暴露在阳光下的地方,产品特殊说明除外。

  3、有腐蚀性气体的地方。

  4、潮湿环境中的一个地方。

  5、指定使用环境温度以外的地方。

  三、同一路径中无电磁兼容要求的配电线路可在同一金属线槽内敷设。线槽内载流导体的数量不得超过30根,每根导体(包括外护套)的总截面不得超过线槽内截面的20%。控制线和信号线的导线或电缆总截面不应超过线槽截面的50%,导线或电缆数量不限。有电磁兼容要求的线路与其他线路同一根金属线检查时,应采用金属隔板隔离或屏蔽电线电缆。

  四、电线或电缆在金属线槽中不得有接头。线槽内有分支时,应在便于安装和检查的位置设置分支接头。连接点和分接头处的每根导线(包括布线和分接头)的横截面积不得超过安装点线槽横截面积的75%。

  五、金属线槽不应敷设在腐蚀性气体管道和热力管道上方或腐蚀性液体管道下方。困难时,应采取防腐保温措施。

  六、金属线槽敷设时,下列部位应设吊架或支架:1、直线段不大于2m,线槽交接处;2、线槽的前端、端子和进出接线盒的0.5m处;3、线槽的角落。当金属线槽布线直线段长度超过30m时,应设置伸缩缝;在建筑物变形缝交叉处设置补偿装置。

  七、沿建筑物表面或支架上敷设的硬质塑料导管(槽),应在直线段每隔30m安装伸缩节或其他温度补偿装置。

  八、必要时,线槽可穿过墙壁。线槽终端应关闭。

  九、金属电缆槽及其支架与接地(PE)或中性(pen)干线连接的总长度不少于2处。非金属线槽应根据不同的接线方式设置单独的设备接地导体。

  十、线槽厂告诉您线槽安装完毕后,制造厂应在明显位置标明,非金属线槽的内部截面积应在明显位置标明。
